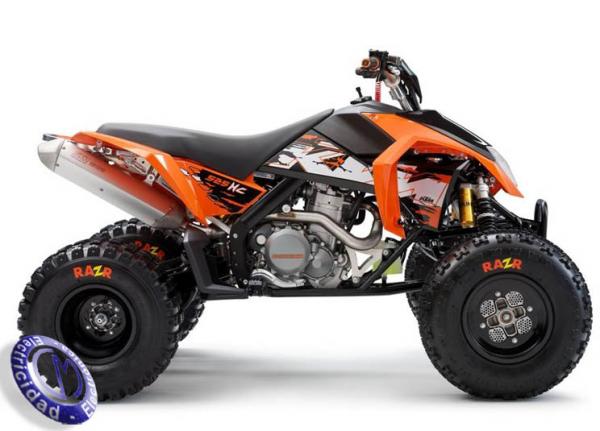

ATV KTM modelo 450,XC

<- paginación ->

Especificaciones técnicas

	CARACTERÍSTICAS MECÁNICAS
	Tipo de motor	Monocilíndrico de 4 tiempos, 4 válvulas, SOHC
	Cilindrada	447.92 cc.
	Diámetro x carrera	89 x 72 mm.
	Relación de compresión	11 : 01
	Arranque	Eléctrico
	Cambio de marchas	Cinco velocidades XC, de relación semi cerrada + marcha atrás
	Alimentación	Carburador Keihin FCR MX 39
	Engrase	Engrase a presión, carter seco con dos bombas Eaton
	Aceite motor	1.8 l de aceite sintético, 10W50
	Relación primaria	31:78
	Relación secundaria	14 : 38
	Cadena secundaria	520 X-Ring 5/8 x 1/4"
	Refrigeración	Liquida
	Embrague	Multidisco en baño de aceite con accionamiento hidráulico
	Encendido	Kokusan digital
	ESTRUCTURA DE LA MOTO
	Chasis	En acero al cromo-molibdeno (24CRMO4)
	Subchasis	Aluminio 7020
	Manillar	Magura, aluminio conificado Ø 28 mm
	Suspensión delantera	Amortiguadores Ohlins totalmente ajustables, con muelle de doble paso regulable independiente, brazos en "A" en cromo-molibdeno
	Recorrido	257 mm.
	Suspensión trasera	Monoamortiguador Ohlins PDS, totalmente regulable, basculante en cromo-molibdeno
	Recorrido	265 mm.
	Freno delantero	2 discos Wave flotantes de 180 mm, pinzas fijas de 2 pistones
	Freno trasero	1 disco de 200 mm con pinza flotante de un solo pistón
	Llanta delantera	5.0" x 10.0" Douglas
	Llanta trasera	8.0 x 9.0" Douglas
	Neumático delantero	21" x 7" - 10" MAXXIS Razor
	Neumático trasero	20" x 11" - 9" MAXXIS Razor
	Silencioso	XC en aluminio con sistema anti chispas
	DATOS GENERALES
	Longitud	1.810 mm.
	Anchura	1.148 mm.
	Altura	1.125 mm.
	Distancia entre ejes	1.280 mm.
	Altura libre sobre el suelo	290 mm.
	Altura del asiento	820 mm.
	Capacidad del depósito	aprox. 13.4 litros
	Peso en orden de marcha (sin gasolina)	aprox. 163 Kg. (sin gasolina)
